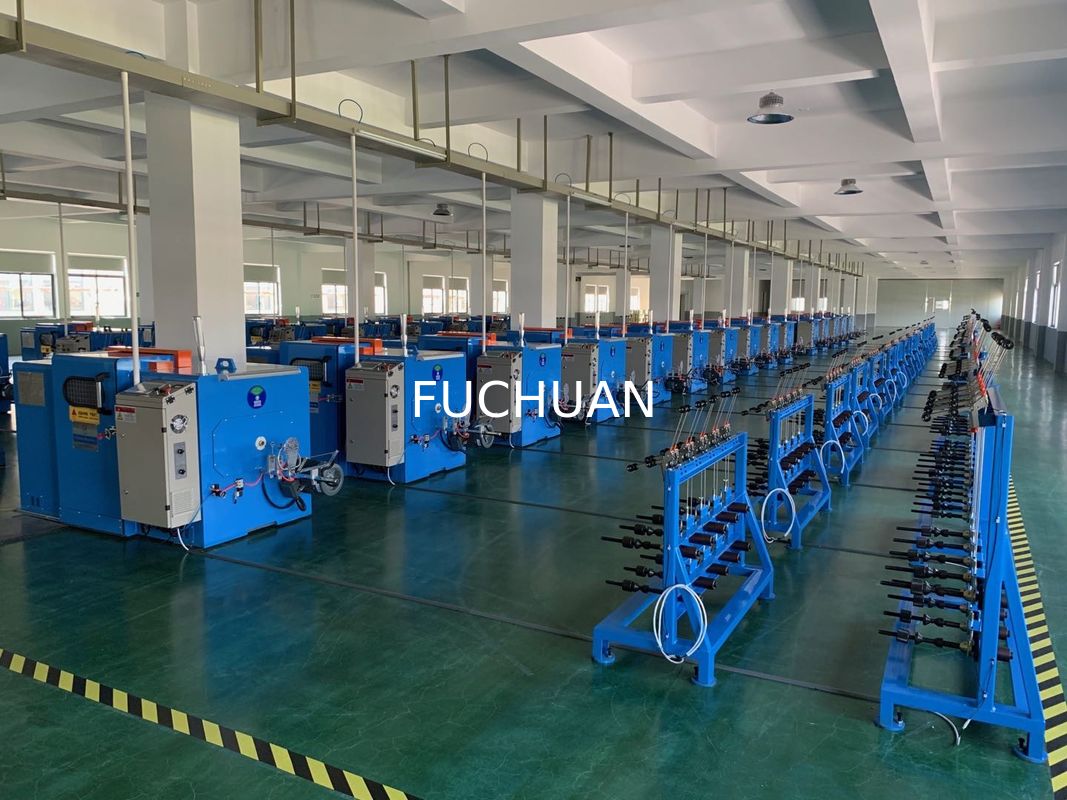

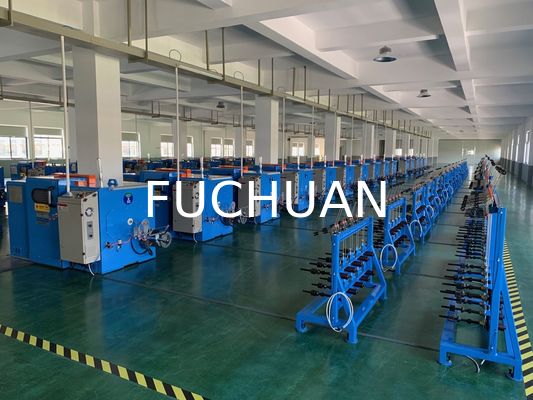

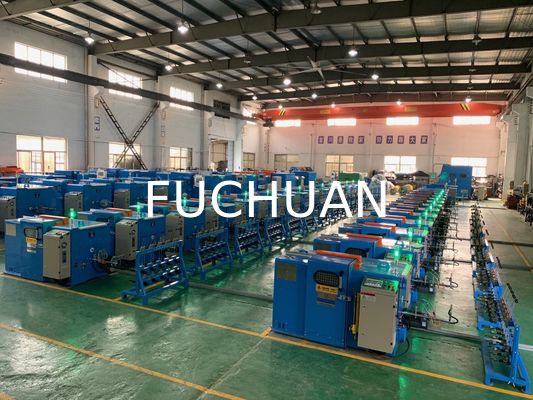

Fio de cobre de alta velocidade que ajunta o equipamento automático do controle de tensão da máquina

Máquina de agrupamento de fios de cobre de alta velocidade com controlo automático da tensão

Fabricação a partir de matérias têxteis

1Alta velocidade, boa estabilidade
2- Controle automático da tensão: quando encalhado, a absorção da bobina do vazio para o cheio,a tensão deve ser aumentada (Com a tela sensível ao toque Livre definir os dados) A máquina pode automaticamente ajustar a tensão sem problemas, manter a variação da tensão uniforme, pode atingir a tensão de ajuste durante o trabalho.
3Sistema de linha: A estrutura mais recente, o fio do fuso diretamente através da roda de guia para a correia de arco, o arco (com um design de sulco semicircular único),com o arco com uma linha de anel de porcelana semicírculo para evitar a operação de alta velocidade devido à resistência do vento causada por arranhões de encalhe, o fenômeno das ações de salto
4. Lubrificação do fuso: lubrificação da manteiga (defeitos de lubrificação do óleo: a temperatura do óleo aumenta durante a operação de alta velocidade, e o nevoeiro de óleo se concentrará em grânulos na parede,Caindo no rolo e poluindo o condutor, causar bolhas quando o condutor é isolado)
5. Alterar o comprimento de colocação: fácil de operar, basta alterar a roda principal de acordo com a folha de comprimento de colocação

Parâmetros de desempenho principais da máquina de agrupamento de fios de cobre

1Aplicação: mais de 7 peças de fios de liga, fios enlatados, fios esmaltados e etc. 1 + 6 pode substituir a torção por enxaguamento
2Intervalo de diâmetro do monofilamento: φ0,025 ~ φ0,08 mm
3Intervalo de diâmetro do fio torcido: φ0,075~ φ0,24mm
4Área da secção transversal: 0,0034~0,035 mm2
5. Especificações de bobina: φ200mm × 31mm × φ135mm ((ou personalizado com desenhos do cliente)
6. Velocidade máxima: 3000 RPM ((Velocidade de projeto);
7- Instalação de cabos: tipo de rolamento de hastes de luz de φ15 mm, comprimento e distância da linha de rolamento podem ser ajustados com precisão
8- comprimento do fio: 0,8 mm - 4,0 mm classe 14
9Motor principal: motor AC de 2,2 kW
10Volume de montagem: cerca de 10 kg
11Direcção torcida: direcção esquerda e direita pode ser selecionada arbitrariamente, puxe a barra de interrupção para alterar a direcção,operação fácil
12. Frenagem: Com freios eletromagnéticos, pode conseguir frenagem automática quando interna / externa desconexão, e atender a configuração de medidores
13. Controle de tensão: tensão do fio de controle da embreagem magnética, pelo controlador do programa PLC ajuste automaticamente a tensão, mantenha a tensão constante
14Rolamentos de accionamento de máquinas: eixo principal com rolamentos SKF da Suécia, os outros são rolamentos NSK do Japão
15- Faixa horária: importação dos EUA
16. Carregamento/descarregamento da bobina: manual para cima e para baixo da linha, sem elevação.
Máquina de agrupamento de fios de cobre Desempenho mecânico

1Estrutura corporal:

1) Material: aço de baixo carbono soldado.
2) Estrutura: o corpo por recozimento e envelhecimento, para eliminar a tensão interna, e, em seguida, perfurar por uma máquina de perfurar de precisão para formar um molde.

2- Parte de entrada:

1) Posição de entrada: virada para a porta da frente, no lado direito da máquina (pode ser personalizada de acordo com as exigências do cliente para mudar para o lado esquerdo).
2) Modo de entrada em agrupamento: do dispositivo de compensação através da área de detecção da desconexão, primeiro até ao quadro de sub-linha total (sub-buraco por 1 + 6 + 12 +... distribuição), através do primeiro molde de pressão,Então o segundo molde de pressão, após inserção no eixo direito dentro da roda de guia de arame, a partir do arco de alumínio com anel de porcelana e depois no eixo esquerdo dentro da roda de guia de arame,e depois através do canto do centro da roda de guia para a roda principal, Final para a roda de guia do alinhador para a colocação de cabos (ver diagrama do padrão de entrada de agrupamento de fios)

3Fusão:

1) Material: Forja de aço 40Cr após tratamento de amortecimento e de temperação.
2) Precisão: o diâmetro da face exterior do núcleo do eixo e a face final do rolamento são moídos para garantir a concentricidade e a verticalidade com o eixo.
3) Balanço dinâmico: padrão de G2,5 (0,03 gramas de diferença de peso)

4Placas de alumínio:

1) Material: ZL104
2) Precisão: todas as faces terminais estão posicionadas em relação aos furos de localização ((menos de 0,03 gramas)
3) Balanço dinâmico: Precisão de G2,5 (0,03 gramas de diferença de peso)

5Abaixem-se.

1) Material: SK5 importado do Japão.
2) Forma: aparência especial, reduz a resistência ao vento.
3) Tolerância de peso: menos de 0,03 gramas por par

6Parte de transmissão: com unidade de correia síncrona importada, comprimento de fixação preciso

7Rodas de entrada de arame:

1) Material: aço # 45 acabado com tratamento térmico HRC30-40.
2) Cromo duro revestido na superfície, não fácil de usar


Especificação pormenorizada da máquina de agrupamento de fios de cobre:
