Aplicação da máquina de agrupamento de fios de alumínio:
Triturador de núcleos e filamentos de condutores, tais como arame nu, arame enlatado, arame de níquel, arame platado, arame esmaltado, alumínio revestido de cobre, arame de liga, etc.1 + 6 pode substituir a torção pelo encalhamento

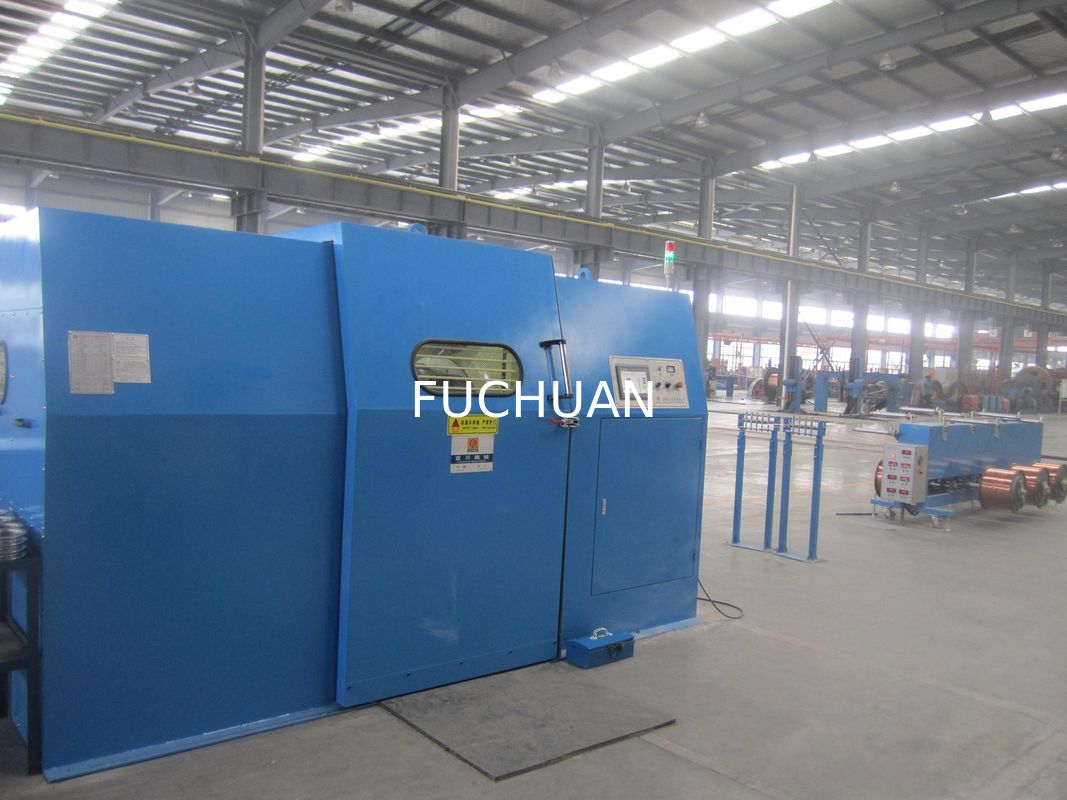

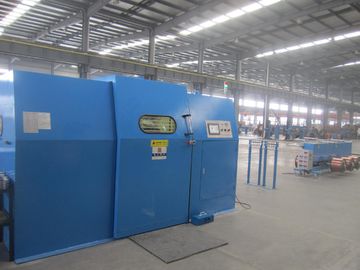

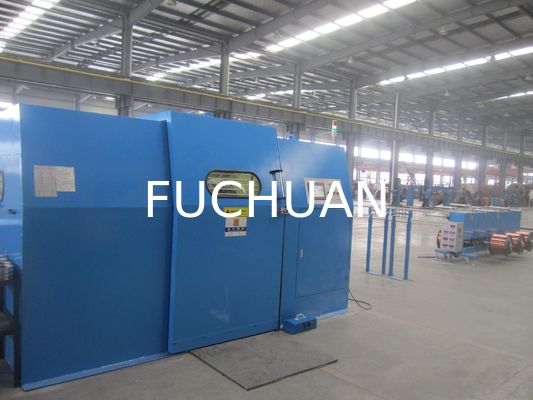

Detalhes da máquina de agrupamento de fios de alumínio
- Direção torcida: direção esquerda e direita pode ser selecionada arbitrariamente, puxe a barra de interruptor para alterar a direção,operação fácil
- Freio: com freio eletromagnético, pode realizar freio automático quando interna / externa desconexão, e atender a configuração de medidores
- Controle de tensão: tensão do fio de controle da embreagem magnética, pelo controlador do programa PLC ajuste automaticamente a tensão, mantenha a tensão constante
- Rolamentos de accionamento da máquina:Roulamentos NSK do Japão
- Faixa de tempo: importação dos EUA
- Levantamento de bobinas: Levantamento manual Levantamento eléctrico
- Lubrificação do fuso: lubrificação da manteiga
- Pintura: RAL5015 azul claro (pode ser personalizado de acordo com os requisitos do cliente)
- Embalagem: embalagem simples impermeável
- Direcção: máquina à esquerda, ou seja, virada para a porta da frente, pagamento à direita (pode ser personalizada de acordo com as exigências do cliente)
- Selo do corpo e da porta: selo de plástico
- Fechamento do rolamento do fuso: Anel de retenção de óleo mecânico
Parâmetros da máquina de agrupamento de fios de alumínio
| Modelo de equipamento |
FC-1000B |
FC-1250B |
| Uso distorcido |
Aplicar para a torção de mais de sete peças de fios de cobre nu, fios enlatados, fios de liga de alumínio, etc. de BVR e RVV), torção dupla para fios de núcleo. |
| Diâmetro de fio único ((mm) |
Φ0,3 ∆2.14 |
Φ0,5 ∆2.52 |
| Área da secção de encalhamento ((mm2) |
6.0 ¢ 25.0 |
10.035.0 |
| Diâmetro de fio único do núcleo ((mm)) |
Φ2.0 √4.0 |
Φ3.0 ̇6.0 |
| Diâmetro externo do fio central |
Φ4.0 ≈10.0 |
Φ6.0 ∙ 12.0 |
| Queda (mm) |
35-149 ((20) |
41-155 ((20) |
| Direção do Laço |
Opcional para direita ou esquerda |
Tomada Bobbin ((mm))
Diâmetro externo do furo |
Φ1000*Φ80*750 |
Φ1250*Φ80*950 |
| Velocidade máxima de rotação ((rpm)) |
1000 ((2000) |
800(1600) |
| Potência do motor principal |
18.5KW |
22 kW |
| Potência do inversor |
18.5KW |
22 kW |
| Método de controlo da tensão |
Ecrã táctil + PLC + embreagem de pó magnético, garantir a tensão constante de vazio para bobina cheia |
| Embreagem de pó magnético |
20 kgf |
20 kgf |
| Proteção |
travagem/paragem automática 1) o fio interno e externo está quebrado 2) o comprimento pré-definido está atingido |
| Modo de travagem |
Freio eletromagnético |
| Método de travessia |
Fios laminados com unidades de tração por anel, o passo de enrolamento e a largura são ajustáveis |
| Modo de elevação |
Elevação elétrica do comando da haste transversal |
| Modo de funcionamento |
Operação do ecrã táctil |
| Dimensão ((mm) |
4000L*2200W*2100H |
4500L*2600W*2500H |
Performance mecânica
1.Material: aço de baixo carbono soldado.
2Estrutura: o corpo é aquecido e envelhecido, para eliminar a tensão interna, e depois perfurado por uma máquina de perforação de precisão para formar um molde.
- Parte de entrada de agrupamento:
1Posição de entrada: virada para a porta da frente, no lado direito da máquina (pode ser personalizada de acordo com as exigências do cliente para mudar para o lado esquerdo).
2.Modo de entrada de aglomeração: do dispositivo de retorno através da área de detecção de desconexão, primeiro até ao quadro de sub-linha total (sub-buraco por 1 + 6 + 12 +... distribuição), através do primeiro molde de pressão,Então o segundo molde de pressão, após inserção no eixo direito dentro da roda de guia de arame, a partir do arco de alumínio com anel de porcelana e depois no eixo esquerdo dentro da roda de guia de arame,e depois através do canto do centro da roda de guia para a roda principal, Final para a roda de guia do alinhador para a colocação de cabos (ver diagrama do padrão de entrada de agrupamento de fios)
1.Material: Forja de aço 40Cr após tratamento de amortecimento e de temperação.
2Precisão: o diâmetro da face externa do núcleo do eixo e a face final do rolamento são moídos para garantir a concentricidade e a verticalidade com o eixo.
3Balanço dinâmico: padrão de G2,5 (0,03 g de diferença de peso)
- ̈Plata de alumínio / ̈ Braço de rotação
1.Material: aço ZL104 / 45#
2. Precisão: Todas as faces terminais estão posicionadas em relação aos furos de localização ((menos de 0,03 gramas)
3Balanço dinâmico: Precisão de G2,5 (0,03 gramas de diferença de peso)
1.Material: ̈ Japão importado SK5 ̈ Fibra de vidro importada
2Forma: aparência especial, reduz a resistência ao vento.
3Tolerância de peso: inferior a 0,03 gramas por par
- Parte de transmissão: com unidade de correia síncrona importada, comprimento de colocação preciso
- Roda de entrada de arame:
1Material: aço # 45 acabado com tratamento térmico HRC30-40.
2.Cromo duro revestido na superfície, não fácil de usar
1.Material: ferro dúctil QT42-10.
2.Processamento: Máquinas-ferramentas CNC
3Precisão: moldagem de um buraco de processamento, para assegurar a concentricidade.
- Sistema de lubrificação do rolamento do fuso:
1.Método de lubrificação: lubrificação com manteiga
2.Modelo de manteiga: LGMT2
3Método de vedação: anel mecânico de retenção de óleo, manter a máquina limpa no interior
- Recepção: Controle da tensão de tração através da tensão de linha de controle da embreagem magnética, pelo controlador de programa PLC ajuste automaticamente a tensão, mantenha a tensão constante
- Instalação de cabos:Dispositivo especial de colocação de cabos de duas vias, tipo de rolamento de vareta leve de φ mm, comprimento e distância podem ser ajustados com precisão
