Máquina de Torção Automática de Fios de Cobre com Boa Estabilidade

Máquina de torcer fios de alta estabilidade, torcedeira de dupla torção automática

Vantagens da máquina de torcer fios:

1. Alta velocidade, boa estabilidade

2. Controle automático de tensão: Durante a torção, à medida que a bobina recolhedora vai de vazia a cheia, a tensão deve ser aumentada (configuração livre dos dados através da tela sensível ao toque). A máquina pode ajustar a tensão automaticamente e de forma suave, mantendo a variação de tensão uniforme, sendo possível configurar a tensão durante o funcionamento.

3. Proteção de segurança: Se o sensor da porta ou o sensor de elevação não estiverem na posição correta, ou se houver erro de ruptura de fio interno ou externo exibido na tela sensível ao toque, o alarme automático disparará ou a máquina não iniciará a operação

4. Alteração do passo de torção: fácil de operar, basta trocar a roda guia de acordo com a tabela de passo de torção

5. Dispositivo de prensagem: equipado com dois dispositivos de prensagem para garantir a redondeza do condutor após a torção, protegendo as características do produto com isolamento de parede fina e reduzindo eficazmente o desgaste dos materiais isolantes.

6. Método de contagem de metros: projeto mais recente, com medição por fuso; para condutores de mesma especificação torcidos na máquina, o erro de medição é de um décimo de milésimo

Desempenho mecânico da máquina de torcer fios

1. Fuso:

1) Material: forjamento de aço 40Cr após tratamento de têmpera e revenimento.

2) Precisão: O diâmetro da face externa do núcleo do eixo e a face final do rolamento são retificados para garantir a concentricidade e a verticalidade com o eixo.

3) Equilíbrio dinâmico: Padrão G2.5 (diferença de peso de 0,03 gramas)

2. Placa de alumínio:

1) Material: ZL104

2) Precisão: Todas as faces finais são posicionadas em relação aos furos de guia (menos de 0,03 gramas)

3) Equilíbrio dinâmico: Precisão de G2.5 (diferença de peso de 0,03 gramas)

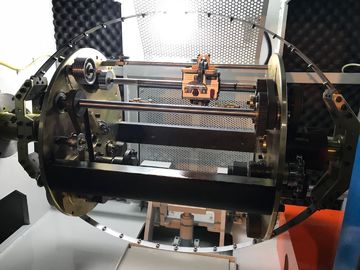

3. Arco

1) Material: SK5 importado do Japão.

2) Formato: perfil especial para reduzir a resistência do ar.

3) Tolerância de peso: inferior a 0,03 gramas por par

4. Sistema de transmissão: acionamento por correia sincronizadora importada, passo de torção preciso

5. Roda de entrada de fio:

1) Material: aço nº 45 usinado com tratamento térmico HRC30-40.

2) Superfície com cromagem dura, resistente ao desgaste

6. Alojamento do fuso:

1) Material: ferro fundido dúctil QT42-10.

2) Usinagem: processo em máquina CNC

3) Precisão: usinagem final do furo em etapa única para garantir a concentricidade.

7. Sistema de lubrificação dos rolamentos do fuso:

1) Método de lubrificação: lubrificação com graxa

2) Modelo da graxa: LGMT2

3) Método de vedação: anel de retenção mecânico de óleo, mantém o interior da máquina limpo

8. Recolhimento: Controle de tensão de tração: controle da tensão do fio via embreagem magnética, ajustada automaticamente pelo controlador PLC para manter a tensão constante

9. Distribuição de cabos: Dispositivo especial de distribuição bidirecional de cabos, tipo rolamento de guia lisa de φ15 mm, passo e distância podem ser ajustados com precisão

10. Dimensões do carretel:

(Pode ser personalizado)

11. Potência dinâmica: 1KW

12. Potência instalada: 2.2KW

Especificações detalhadas da máquina de torcer fios:
